In 2015, it was established to undertake all the assets, liabilities, personnel and business of the former Lianyungang 金年会体育 Co., Ltd., formerly known as the Northwest Exploration Machinery Factory of the Ministry of Geology and Mineral Resources established in Wushan County, Gansu Province in 1970. In 1995, the whole system was relocated to Lianyungang, Jiangsu Province. city.
产品展厅
金年会体育（原金年会体育）是我国钻孔机械行业从事地质勘探、煤层气钻采、工程基桩钻孔和非开挖管线铺设成套技术装备设计与制造的企业，是国家级高新技术企业，设有江苏省级企业技术中心。

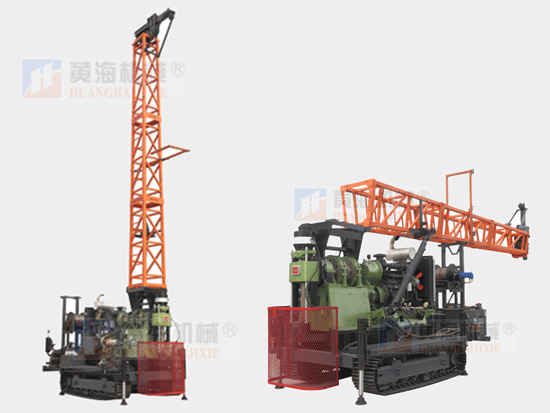

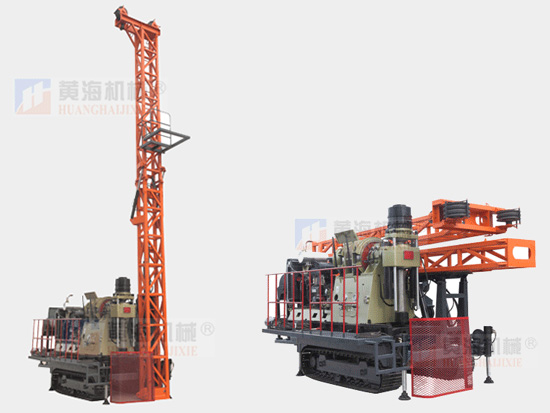

HXY-44tl crawler core drill
产品简介
HXY-44TL
HXY-6BTL
HXY-4TL/42TL/44TL/5TL/6TL/6BTL型履带式岩心钻机是结合我公司多年来对岩土设备研发制造的基础上，为满足以金刚石钻进为主体的多种钻探工艺需要，而研制的一种新型一体式岩心钻机，也可用于工程地质勘探、水文、水井以及大口径工程施工，钻机属传统岩土钻探设备，除具有原立轴式岩心钻机结构简单、操作容易、维修方便等优点外，具有以下突出特点：
1、液压系统与传统机械钻进的完美结合。
2、配备液压副绞车、液压泥浆泵，整机结构紧凑，操作方便。
3、采用液压起落钻塔，轻便灵活。
4、采用4条液压支腿，更加平稳。
5、采用履带式行走，整机移动，搬迁方便。
技术特点
XY-4T主要特点：
1.塔架采用四棱桅杆式组装结构，地面安装，液压起塔。主机后移立轴离开孔口时，天车动滑轮组可向前移动，能补偿主机后移量。钻塔还可按顺时针方向调整角度进行斜孔作业。
2.钻机具有较多的转速级数(8级)和合理的转速范围，低速扭矩大。因此该钻机的工艺适应性较强，使用范围较广，既适合小口径金刚石岩心钻进，也能满足大口径硬质合金岩心钻进和一些工程钻孔的要求。
3.钻机重量较轻，可拆性较好，便于搬迁，宜于山区作业。
4.结构简单，布局合理，便于维护、保养和修理。
5.钻机具有两个反转转速，方便事故处理。
6.钻机重心低、固定牢靠、移车平稳，高速钻进时稳定性好。
7.仪表齐全，方便各种钻进参数的观测。
8.操作手柄集中、操纵方便、简单灵活。
9.泥浆泵独立驱动，动力配置和机场布置比较灵活。
XY-42T主要特点:
1.塔架采用四棱桅杆式组装结构，地面安装，液压起塔。主机后移立轴离开孔口时，天车动滑轮组可向前移动，能补偿主机后移量。钻塔还可按顺时针方向调整角度进行斜孔作业。
2.钻机具有较多的转速级数(8级)和合理的转速范围，低速扭矩大。因此该钻机的工艺适应性较强，使用范围较广，既适合小口径金刚石岩心钻进，也能满足大口径硬质合金岩心钻进和一些工程钻孔的要求。
3.钻机重量较轻，可拆性较好，便于搬迁，宜于山区作业。
4.结构简单，布局合理，便于维护、保养和修理。
5.钻机具有两个反转转速，方便事故处理。
6.钻机重心低、固定牢靠、移车平稳，高速钻进时稳定性好。
7.仪表齐全，方便各种钻进参数的观测。
8.操作手柄集中、操纵方便、简单灵活。
9.泥浆泵独立驱动，动力配置和机场布置比较灵活。
10.根据用户需要可配置圆形卡瓦，直接夹持绳索钻杆钻进，省去主动钻杆。
XY-44T主要特点:
1.塔架采用四棱桅杆式组装结构，地面安装，液压起塔。主机后移立轴离开孔口时，天车动滑轮组可向前移动，能补偿主机后移量。钻塔还可按顺时针方向调整角度进行斜孔作业。
2.钻机具有较多的转速级数(8级)和合理的转速范围，低速扭矩大。因此该钻机的工艺适应性较强，使用范围较广，既适合小口径金刚石岩心钻进，也能满足大口径硬质合金岩心钻进和一些工程钻孔的要求。
3.钻机重量较轻，可拆性较好，便于搬迁，宜于山区作业。
4.结构简单，布局合理，便于维护、保养和修理。
5.钻机具有两个反转转速，方便事故处理。
6.钻机重心低、固定牢靠、移车平稳，高速钻进时稳定性好。
7.仪表齐全，方便各种钻进参数的观测。
8.操作手柄集中、操纵方便、简单灵活。
9.泥浆泵独立驱动，动力配置和机场布置比较灵活。
10.根据用户需要可配置圆形卡瓦，直接夹持绳索钻杆钻进，省去主动钻杆。
11.液压系统配有手摇油泵，当动力机不能工作时，仍可用手摇油泵向给进油缸输送压力油，起出孔内钻具，避免埋钻事故。
12.卷扬机配有水刹车，深孔钻进时，确保下钻平稳安全。
性能参数
|
1.XY-4T基本参数 |
|||
|---|---|---|---|
|
钻孔深度 |
800m（Φ42mm普通钻杆） |
||
|
560m（Φ50mm普通钻杆） |
|||
|
800m（BQ钻杆） |
|||
|
560m（NQ钻杆） |
|||
|
钻塔调整角度 |
45～90° |
||
|
钻塔名义高度 |
10m |
||
|
塔底座名义面积 |
4×4㎡ |
||
|
天车轮数量 |
5个（双轮） |
||
|
天车额定负荷 |
80kN |
||
|
活动工作台负荷 |
80kg |
||
|
钻机外形尺寸（长×宽×高） |
4000×4000×10460mm |
||
|
钻机重量(不含动力) |
4310kg |
||
|
2.回转器（配30kW，1470r/min动力机时） |
|||
|
立轴转速 |
正转低速 |
97；178；255；370r/min |
|
|
正转高速 |
297；548；781；1136r/min |
||
|
反转低速 |
79r/min |
||
|
反转高速 |
242r/min |
||
|
立轴行程 |
600mm |
||
|
立轴最大提升力 |
80kN |
||
|
立轴最大加压力 |
60kN |
||
|
立轴最大回转扭矩 |
2610N·m |
||
|
立轴通孔直径 |
68mm |
||
|
3.卷扬机（配30kW，1470r/min动力机时） |
|||
|
单绳最大提升能力 |
30kN |
||
|
提升速度（第三层） |
0.80；1.48；2.12；3.08m/s |
||
|
钢丝绳直径 |
16mm |
||
|
卷筒容绳量 |
90m |
||
|
4.移车装置 |
|||
|
移动油缸行程 |
460mm |
||
|
移车后钻机前端距孔口最大距离 |
310mm |
||
|
5.液压系统 |
|||
|
系统设定工作压力 |
8MPa |
||
|
齿轮油泵排量 |
20ml/r |
||
|
6.钻机动力 |
|||
|
型号 |
Y2-200L-4电动机 |
ZH4100G43柴油机 |
R4105G53柴油机 |
|
功率 |
30kW |
31kW |
42kW |
|
转速 |
1470r/min |
1500r/min |
1500r/min |
|
1.XY-42T基本参数 |
||||
|---|---|---|---|---|
|
钻孔深度 |
880m（Φ42mm普通钻杆） |
|||
|
490m（Φ60mm普通钻钻） |
||||
|
880m（BQ钻杆） |
||||
|
640m（NQ钻杆） |
||||
|
钻塔调整角度 |
45～90° |
|||
|
钻塔名义高度 |
10m |
|||
|
塔底座名义面积 |
4×4㎡ |
|||
|
天车轮数量 |
5个（双轮） |
|||
|
天车额定负荷 |
80kN |
|||
|
活动工作台负荷 |
80kg |
|||
|
钻机外形尺寸（长×宽×高） |
4000×4000×10460mm |
|||
|
钻机机重量(不含动力) |
4430kg |
|||
|
2.回转器（配30kW，1470r/min动力机时） |
||||
|
立轴转速 |
正转低速 |
81；150；214；311r/min |
||
|
正转高速 |
249；460；656；954r/min |
|||
|
反转低速 |
66r/min |
|||
|
反转高速 |
203r/min |
|||
|
立轴行程 |
600mm |
|||
|
立轴最大提升力 |
80kN |
|||
|
立轴最大加压力 |
60kN |
|||
|
立轴最大回转扭矩 |
3220N·m |
|||
|
立轴通孔直径 |
92mm |
|||
|
3.卷扬机（配30kW，1470r/min动力机时） |
||||
|
单绳最大提升能力 |
30kN |
|||
|
提升速度（第三层） |
0.80；1.48；2.12；3.08m/s |
|||
|
钢丝绳直径 |
16mm |
|||
|
卷筒容绳量 |
90m |
|||
|
4.移车装置 |
||||
|
移动油缸行程 |
460mm |
|||
|
移车后钻机前端距孔口最大距离 |
278mm |
|||
|
5.液压系统 |
||||
|
系统设定工作压力 |
8MPa |
|||
|
齿轮油泵排量 |
20ml/r |
|||
|
6.钻机动力 |
||||
|
型号 |
Y2-200L-4电动机 |
ZH4100G43柴油机 |
R4105G53柴油机 |
|
|
功率 |
30kW |
31kW |
42kW |
|
|
转速 |
1470r/min |
1500r/min |
1500r/min |
|
|
1.XY-44T基本参数 |
|||
|---|---|---|---|
|
钻孔深度 |
1100m（Φ42mm普通钻杆） |
||
|
600m（Φ60mm普通钻杆） |
|||
|
1100m（BQ绳索钻杆） |
|||
|
880m（NQ绳索钻杆） |
|||
|
钻塔调整角度 |
45～90° |
||
|
钻塔名义高度 |
10m |
||
|
塔底座名义面积 |
4×4㎡ |
||
|
天车轮数量 |
5个（双轮） |
||
|
天车额定负荷 |
100kN |
||
|
活动工作台负荷 |
80kg |
||
|
钻机外形尺寸（长×宽×高） |
4000×4000×10530mm |
||
|
钻机重量(不含动力) |
4940kg |
||
|
2.回转器（配37kW，1480r/min动力机时） |
|||
|
立轴转速 |
正转低速 |
82；151；215；313r/min |
|
|
正转高速 |
251；463；660；961r/min |
||
|
反转低速 |
67r/min |
||
|
反转高速 |
204r/min |
||
|
立轴行程 |
600mm |
||
|
立轴最大提升力 |
126kN |
||
|
立轴最大加压力 |
94kN |
||
|
立轴最大回转扭矩 |
3860N·m |
||
|
立轴通孔直径 |
92mm |
||
|
3.卷扬机（配37kW，1480r/min动力机时） |
|||
|
单绳最大提升能力 |
45kN |
||
|
提升速度（第三层） |
0.69；1.28；1.82；2.65m/s |
||
|
钢丝绳直径 |
17.5、18.5mm |
||
|
卷筒容绳量 |
110、90m |
||
|
4.移车装置 |
|||
|
移动油缸行程 |
460mm |
||
|
移车后钻机前端距孔口最大距离 |
278mm |
||
|
5.液压系统 |
|||
|
系统设定工作压力 |
8MPa |
||
|
齿轮油泵排量 |
20ml/r |
||
|
6.钻机动力 |
|||
|
型号 |
Y2-225S-4电动机 |
R4105G53柴油机 |
|
|
功率 |
37kW |
42kW |
|
|
转速 |
1480r/min |
1500r/min |
|
