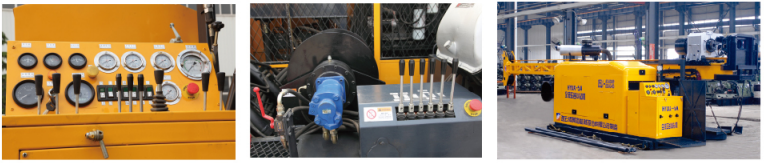

HYDX-5A全液压岩心钻机
三联串泵、主阀，马达均选用进口件，主轴回转采用双马达驱动闭式回路，工作效率高，扭矩大;动力头给进采用油缸链条倍速机构或油缸直推结构，动力头离开孔口方式分平移式或者翻转式结构;履带自行行走;桅杆油缸起落，可折叠，运输存放方便，有触地功能;液压系统采用负载敏感控制，上置工作台 和孔口工作台，有上扶正和下导正装置，孔口配有液压夹持器。整体结构:分履带自行式、轮胎式、平台式。
|
项目 |
单位 |
参数 |
备注 |
|
|
钻孔深度 |
BQ钻杆 |
m |
1500 |
φ55.6mm |
|
NQ钻杆 |
1300 |
Φ69.9mm |
||
|
HQ钻杆 |
1000 |
φ88.9mm |
||
|
PQ钻杆 |
680 |
Φ114.3mm |
||
|
动力头能力 |
转速 |
r/min |
0～140～370 |
|
|
0～450～1145 |
|
|||
|
最大扭矩 |
N·m |
4650 |
140r/min时 |
|
|
立轴通孔直径 |
mm |
121 |
|
|
|
最大起拔力 |
kN |
150 |
|
|
|
最大给进力 |
kN |
75 |
|
|
|
柴油机 |
额定功率 |
kW |
145 |
康明斯6CTA8.3-C195 |
|
额定转速 |
r/min |
1900 |
||
|
桅杆 |
总高度 |
m |
11.2 |
|
|
调整角度 |
° |
0～90 |
|
|
|
钻进角度 |
° |
45～90 |
|
|
|
给进行程 |
mm |
3800 |
|
|
|
桅杆滑移行程 |
mm |
1100 |
|
|
|
主卷扬机 |
单绳提升力 |
kN |
77 |
第1层 |
|
提升速度 |
m/min |
44 |
|
|
|
钢丝绳直径 |
mm |
18 |
|
|
|
钢丝绳长度 |
m |
60 |
|
|
|
副卷扬机 |
单绳提升力 |
kN |
12 |
第1层 |
|
提升速度 |
m/min |
100 |
|
|
|
钢丝绳直径 |
mm |
6 |
|
|
|
钢丝绳长度 |
m |
1500 |
|
|
|
泥浆泵 |
最大排量 |
L/min |
250 |
2.5MPa时 |
|
最大压力 |
MPa |
6 |
52L/min时 |
|
|
行走速度 |
km/h |
2 |
|
|
|
爬坡能力 |
° |
30 |
|
|
|
接地比压 |
MPa |
0.14 |
|
|
|
主机重量 |
t |
13 |
|
|
|
外形尺寸 |
工作尺寸 |
mm |
4800×2240×11200 |
(长×宽×高) |
|
运输尺寸 |
mm |
6250×2240×2750 |
||
