2700米，大口径绳索取心钻进最深纪录诞生
由中煤地华盛水文地质勘察有限公司第四分公司承担的中国地质科学院矿产资源研究所滇西南钻探工程近日传来好消息，其绳索取心钻进深度已达到2700米的设计孔深，创造了国内大口径（钻孔直径127毫米、岩心直径80毫米）绳索取心钻进深度最深纪录。
该工程自开始施工以来，第四分公司充分发挥自身技术、管理和设备优势，精心组织，科学施工。全井采用了金刚石钻头绳索取心钻探工艺，选用HXY-9型钻机、绳索取心液动潜孔锤、直径114毫米绳索取心钻具、自有特种饱和盐水泥浆专利技术、绳冲钻机新工艺。公司项目组克服了西南边陲交通不变、气候炎热、蚊虫叮咬、地质条件极其复杂等不利因素，开展作业，施工水平和技术能力均达到国内领先水平，树立了央企品牌。（李杰 王志刚）
信息来自于中国矿业报

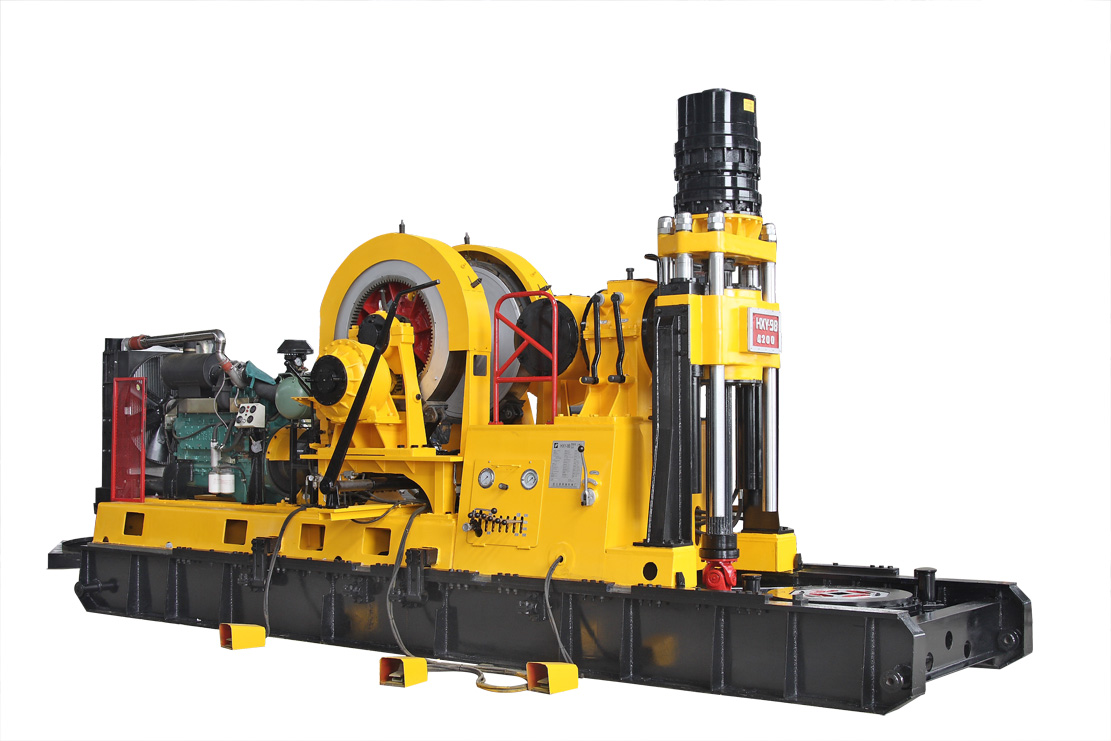

HXY-9(9B)型岩心钻机产品详细说明
HXY-9（9B）型岩心钻机是根据我国深部找矿要求，在HXY-8(8B)型钻机的基础上设计开发的新型深孔岩心勘探技术装备。主要适用于地质、冶金、煤炭、水文、工程等行业，以金刚石和硬质合金钻进为主钻探设备，也适用于工程地质勘探、地质科探特殊孔勘探，浅、中层石油和天然气开采、矿山坑道通风、排水、水文水井钻进以及大口径基础桩工程施工等。
该型钻机采用常开离合机构，结构简单紧凑，布局合理，具有操作维修方便，钻进可靠性强等优点！
|
HXY-9基本参数 |
|||
|
钻孔深度 |
3200m（Φ73mm普通钻杆） |
||
|
2600m（Φ89mm普通钻杆） |
|||
|
4200m（NQ钻杆） |
|||
|
3200m（HQ钻杆） |
|||
|
立轴回转角度 |
0～360° |
||
|
外形尺寸（长×宽×高） |
5730×2040×3400mm(配电动机) |
||
|
6088×2040×3400mm（配柴油机） |
|||
|
钻机重量 |
17000kg(配电动机) |
||
|
17600kg（配柴油机） |
|||
|
2.回转器（配160kW，1480r/min动力机时） |
|||
|
立轴转速 |
正转低速 |
82；119；170；234；333r/min |
|
|
正转高速 |
240；338；484；683；949r/min |
||
|
反转低速 |
29r/min |
||
|
反转高速 |
84r/min |
||
|
立轴行程 |
1200mm |
||
|
立轴最大提升力 |
643kN |
||
|
立轴最大加压力 |
339kN |
||
|
立轴最大回转扭矩 |
18610N·m |
||
|
立轴通孔直径 |
118mm |
||
|
3.卷扬机（配160kW，1480r/min动力机时） |
|||
|
单绳最大提升能力（第三层） |
165kN 45kN |
||
|
提升速度（第三层） |
0.84；1.21；1.74；2.45；3.40m/s |
||
|
钢丝绳直径 |
26mm |
||
|
卷筒容绳量 |
400m |
||
|
4.移车装置 |
|||
|
移动油缸行程 |
800mm |
||
|
5.液压系统 |
|||
|
系统设定工作压力 |
16MPa |
||
|
齿轮油泵排量 |
50+25ml/r |
||
|
6.钻机动力 |
|||
|
型号 |
Y2-315L1-4电动机 |
YC6M265L-D20柴油机 |
|
|
功率 |
160kW |
170kW |
|
|
转速 |
1480r/min |
1500r/min |
|
|
HXY-9B基本参数 |
|||
|
钻孔深度 |
3400m（Φ73mm普通钻杆） |
||
|
2800m（Φ89mm普通钻杆） |
|||
|
4200m（NQ钻杆） |
|||
|
3200m（HQ钻杆） |
|||
|
外形尺寸（长×宽×高） |
7005×2040×3400mm(配电动机) |
||
|
7362×2040×3400mm（配柴油机） |
|||
|
钻机重量 |
19900kg(配电动机) |
||
|
20500kg（配柴油机） |
|||
|
2.立轴（配160kW，1480r/min动力机时） |
|||
|
立轴转速 |
正转低速 |
82；119；170；234；333r/min |
|
|
正转高速 |
240；338；484；683；949r/min |
||
|
反转低速 |
29r/min |
||
|
反转高速 |
84r/min |
||
|
立轴行程 |
950mm |
||
|
立轴最大提升力 |
643kN |
||
|
立轴最大加压力 |
339kN |
||
|
立轴最大回转扭矩 |
18610N·m |
||
|
立轴最大反转扭矩 |
52024N·m |
||
|
立轴通孔直径 |
118mm |
||
|
3.转盘（配160kW，1480r/min动力机时） |
|||
|
转盘转速 |
正转低速 |
28；41；58；80；114r/min |
|
|
正转高速 |
82；116；166；234；326r/min |
||
|
反转低速 |
10r/min |
||
|
反转高速 |
28r/min |
||
|
转盘最大静载荷 |
1335kN |
||
|
转盘最大动载荷 |
720kN |
||
|
转盘最大回转扭矩 |
54155N·m |
||
|
转盘最大反转扭矩 |
151390N·m |
||
|
转盘通孔直径 |
494mm |
||
|
4.卷扬机（配160kW，1480r/min动力机时） |
|||
|
单绳最大提升能力（第三层） |
165kN 45kN |
||
|
提升速度（第三层） |
0.84；1.21；1.74；2.45；3.40m/s |
||
|
钢丝绳直径 |
26mm |
||
|
卷筒容绳量 |
400m |
||
|
5.移车装置 |
|||
|
移动油缸行程 |
800mm |
||
|
6.液压系统 |
|||
|
系统设定工作压力 |
16MPa |
||
|
齿轮油泵排量 |
50+25ml/r |
||
|
7.钻机动力 |
|||
|
型号 |
Y2-315L1-4电动机 |
YC6M265L-D20柴油机 |
|
|
功率 |
160kW |
170kW |
|
|
转速 |
1480r/min |
1500r/min |
|
